本項目為某部隊變電站10kV部分的改造工程。核心任務是在原有保護二次回路中增加備自投裝置的控制功能，從而在主供電源出現失壓或故障時，能夠自動切換至備用電源，保障重要負荷的不間斷供電。備自投裝置在部隊項目中具有至關重要的作用，具體體現在以下幾方面：

• 供電連續性與高可靠性：部隊項目對供電連續性要求頗高，停電可能影響指揮通信、戰備換崗等關鍵任務。備自投裝置可在主電源故障時快速自動切換至備用電源（另一路進線或柴油發電機），從而提升供電可靠性。

• 提升應急響應能力：在突發狀況下，主電源可能受損或被切斷。備自投裝置可根據預設邏輯自動投入備用電源，無需人工干預，縮短恢復供電時間，確保關鍵負荷持續運行。

• 降低管理成本：備自投裝置減少了人工切換電源的操作量，尤其在多電源的大型基地中，可顯著降低人員工作負擔，節約人力資源成本。

• 靈活切換供電方式：適應不同工況下的供電模式轉換。

本工程的備自投裝置及配套屏柜由安科瑞電氣制造并提供內部接線，中環電氣有限公司負責現場剩余改造施工以及將原二次回路接入備自投屏柜的接線工作。

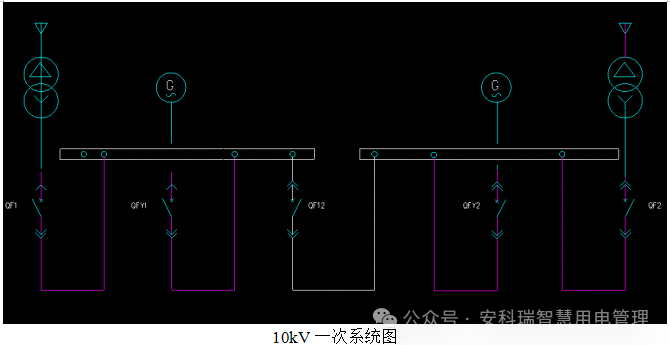

該項目10kV供電系統由兩路35kV/10kV站用變進線、一段母聯以及兩路柴發進線組成，簡化后的一次系統圖如圖1所示。其中QF1和QF2為主用進線，正常運行時母聯QF12斷開，兩路站用變進線分列運行；兩路柴發進線QFY1、QFY2作為站用變進線的備用電源。我方采用一臺備自投裝置屏，采集兩路站用變進線、兩路柴發進線的電壓信號、各斷路器位置狀態以及原10kV進線、母聯保護裝置的保護動作信號，并集成對五個斷路器的分合閘控制出口，從而實現對10kV系統的備自投投切控制。

本項目使用的備自投裝置需要采集兩路站用變進線的電壓、電流，兩路柴發進線的電壓，以及五個斷路器的位置信號。需實現的備自投功能詳細描述如下：

2.1 正常運行狀態

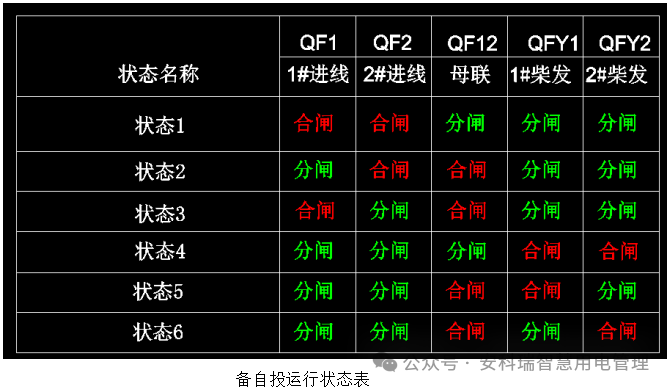

兩路站用變進線QF1、QF2均處于合閘狀態，母聯QF12、兩路柴發進線QFY1和QFY2均處于分閘狀態，兩路進線分列運行。當備自投裝置檢測到電壓、電流及斷路器位置均正常時，經延時后裝置進入充電狀態。

2.2 僅進線1電壓異常

• 當1站用變發生異常時，備自投裝置檢測到進線1無壓無流，隨即跳開1進線斷路器QF1，然后合上母聯斷路器QF12，由2站用變帶整段母線運行。

• 當備自投裝置檢測到進線1電壓恢復后，裝置進入充電準備狀態，待充電完成后，備自投裝置先斷開母聯斷路器QF12，再合上進線1斷路器QF1，恢復兩路進線分列運行。

2.3 僅進線2電壓異常

• 當2站用變發生異常時，備自投裝置檢測到進線2無壓無流，隨后跳開2進線斷路器QF2，再合上母聯斷路器QF12，由1站用變帶整段母線運行。

• 當進線2電壓恢復后，備自投裝置充電完成后，先斷開母聯斷路器QF12，再合上進線2斷路器QF2，恢復分列運行。

2.4 進線1和進線2均電壓異常

當備自投裝置檢測到兩路進線均無壓無流時，現場兩臺柴油發電機自動啟動。備自投裝置執行以下邏輯：

1. 跳開兩路站用變進線QF1、QF2。

2. 確認兩路站用變進線和母聯均已跳開后，裝置檢測兩路柴發進線的電壓狀態：

（a）兩路柴發進線均有壓
裝置判斷兩臺柴發均正常啟動，隨后合上柴發1進線QFY1和柴發2進線QFY2，由兩臺柴發分別向I段母線和II段母線供電。

• 若市電進線1先恢復，則斷開兩路柴發，依次合上進線1斷路器和聯絡斷路器，由進線1帶整段母線運行。

• 若市電進線2先恢復，則斷開兩路柴發，依次合上進線2斷路器和聯絡斷路器，由進線2帶整段母線運行。

• 若兩路市電同時恢復，則斷開兩路柴發，合上進線1、進線2斷路器，恢復分列運行。

（b）柴發QFY1有壓，柴發QFY2無壓
裝置判斷1號柴發正常啟動、2號柴發故障，然后合上柴發1進線QFY1和母聯QF12，由1號柴發為整段母線供電。

• 市電進線1先恢復時，斷開柴發QFY1，合上進線1斷路器，由進線1帶整段母線。

• 市電進線2先恢復時，斷開柴發QFY1，合上進線2斷路器，由進線2帶整段母線。

• 兩路市電同時恢復時，斷開柴發QFY1和聯絡斷路器，再合上進線1、進線2斷路器，恢復分列運行。

（c）柴發QFY2有壓，柴發QFY1無壓
裝置判斷2號柴發正常啟動、1號柴發故障，然后合上柴發2進線QFY2和母聯QF12，由2號柴發為整段母線供電。

• 市電進線1先恢復時，斷開柴發QFY2，合上進線1斷路器。

• 市電進線2先恢復時，斷開柴發QFY2，合上進線2斷路器。

• 兩路市電同時恢復時，斷開柴發QFY2和聯絡斷路器，再合上進線1、進線2斷路器，恢復分列運行。

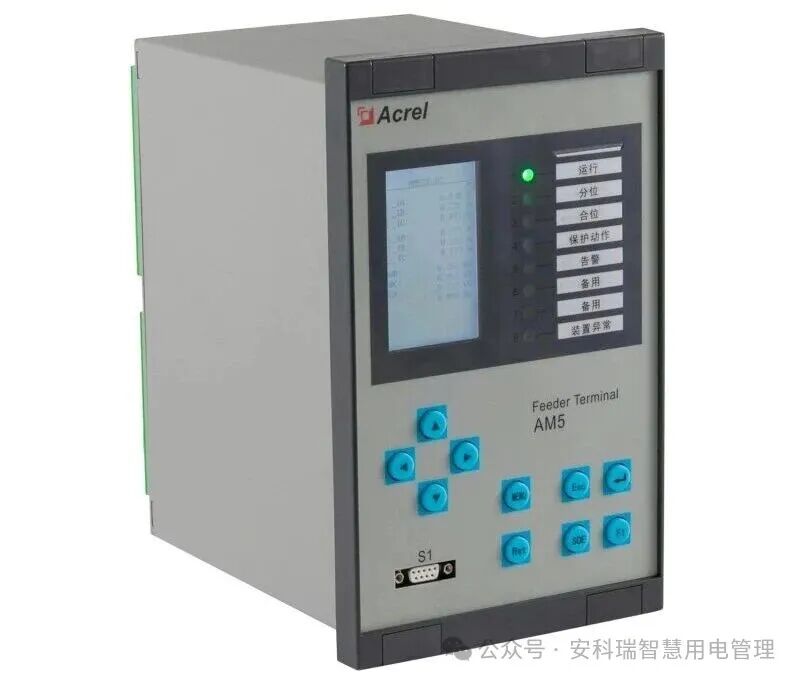

本項目在10kV配電房內新增一面?zhèn)渥酝镀粒⒀b置接入現場原有控制回路。該配電房10kV系統共包含兩路站用變進線、一個聯絡及兩路柴發進線。選用一臺AM5SE-B高壓備自投裝置，在廠內完成組屏接線，現場施工時再引入電壓、電流、開入量信號及控制電源至屏柜端子，由備自投裝置對五個斷路器進行分合控制。同時，根據現場二次原理圖繪制了屏柜接線圖及端子排圖，為生產組屏和現場接線提供依據。

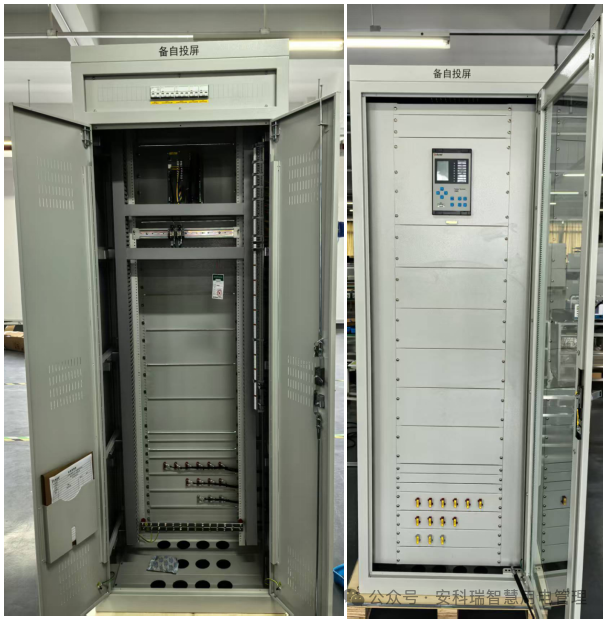

本項目將AM5SE-B高壓備自投保護裝置安裝于專用備自投屏柜上。在工廠內完成組屏及部分端子接線，并預留外引線端子。設備運至現場后，按圖紙接入電流、電壓、斷路器位置等開入信號，并將對應的出口控制線接入各斷路器的分合閘回路。

該方案經過現場嚴格測試后，已順利投入運行。

結語

我國電力供應主要依賴國家電網，但電力缺口逐漸增大，尤其在用電高峰期缺電問題較為突出。為此，許多大型企業自建電廠或配備發電機。備用電源自動投入裝置能夠保障電源的不間斷供電并提高供電可靠性，目前已成為現代配電工程中保護與控制回路的重要組成部分。本文介紹的工程項目采用AM5SE-B高壓備自投保護裝置，成功實現了多種供電方式的自動切換。這不僅提升了供電可靠性，推動了配電工程的綜合自動化，還有效降低了運行人員的工作強度，節約了人力資源。
